产品概述

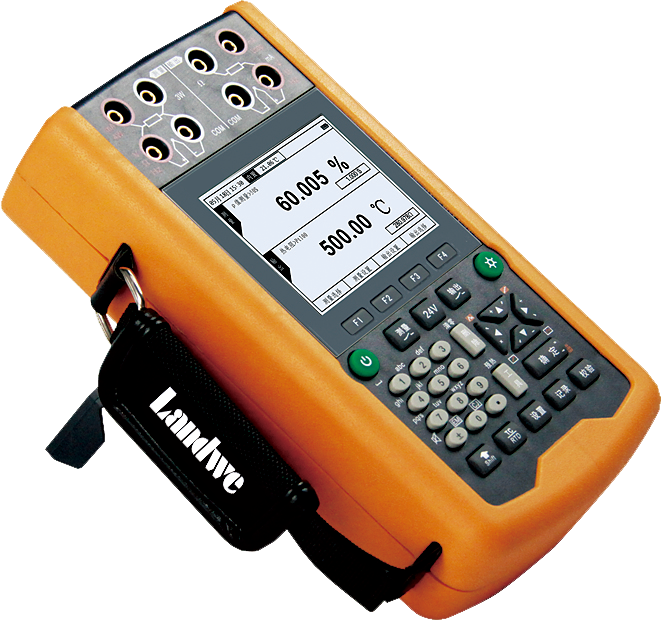

　　LDW106便携式多功能过程信号校验仪除具

　　有普通校验仪的功能外，还增加了ρ值测量、

　　标准温度测试、温差测试、精密控温、热工计算器等许多新的特色功能。是热工计量行业的首选设备，能够满足热工计量领域全方位的应用需求。

功能

　　● 准确度达0.003℃的温差测量功能

　　LDW106型校验仪在不借助其它仪器的前提下，可以测量空间内两点间的温度差。该功能使用时输出功能的四个端子在设备内复用成为测量端子。0.4秒的时间内即可完成一次温差数据采集。有效提高了测量准确度。使用标准铂电阻或者标准热电偶进行测量工作前，可通过证书值的输入对测试结果进行溯源。

　　● 标准温度测量

　　与普通的热电偶测量及热电阻测量不同，该测量方式可以使用证书值进行温度溯源。支持的标准热电偶/热电阻的类型包括：标准热电偶-> S型、R型、B型、T型。标准铂电阻-> Pt25、Pt100。

　　● 参考端补偿

　　LDW106校验仪的参考端补偿方式非常灵活，可以选择：内置、外置、自定义三种方式。外置参考端采用进口A级Pt100铂电阻，并可通过输入证书值进行参考端的数据修正。

　　● 精密控温功能

　　使用精密控温功能，可以非常方便的对恒温设备进行温度闭环控制，代替高精度PID控制器。在恒温设备及电网电压符合条件的情况下，设备的控温精度可优于0.02℃/10min(恒温槽)。

　　● 正弦信号输出功能

　　一些过程记录仪(特别是机械式记录仪)的检定/校准，通常包括运行试验的环节。 这时，可以使用设备的正弦输出功能为被检表提供信号。

　　● 热工计算器

　　用于实现各种电量与温度间的相互换算。支持的电量与温度换算的类型包括：工作用热电偶、工业热电阻及各种温度变送器。

　　● 数值设定方式

　　LDW106校验仪具有最为灵活、便捷的输出值设定方式，可以通过数字键盘直接设定输出值，也可以通过方向键按位进行增量设定。另外，设备还具有可以编辑的阶跃或者斜坡数值设定方式。

　　● 数据记录功能

　　记录功能可以保存测量及输出数据。LDW106校验仪具有强大的记录管理功能，最多可以建立32个设备号，每个设备号具有16个记录页，每个记录页中包含时间、测量值、输出值及自定义值四个基本信息。用户可以根据需求进行设备管理、记录删除等操作，

技术指标

测量功能基本参数	功能	量程	测量范围	分辨率	0.01准确度	0.02准确度	备注
	电压	100mV	-5mV～120mV	0.1uV	0.005%RD+5uV	0.015%RD+5uV	输入阻抗≥80mΩ
		1V	-50mV～1.2V	1uV	0.005%RD+0.005%FS	0.015%RD+0.005%FS
		10V	-0.5V～12V	10uV			输入阻抗≥1mΩ
		50V	-0.5V～50V	0.1mV
	电流	50mA	-5mA～50 mA	0.1uA	0.005%RD+0.005%FS	0.015%RD+0.005%FS	内阻=10Ω
	欧姆	50Ω	0Ω～50Ω	0.1mΩ	0.005%RD+5mΩ	0.015%RD+5mΩ	输出1mA电流
		500Ω	0Ω～500Ω	1mΩ	0.005%RD+0.005%FS	0.015%RD+0.005%FS
		5kΩ	0kΩ～5kΩ	10mΩ			输出0.1mA电流
	热电偶	S、R、B、K、N、J、E、T、EA2、Wre3-25、Wre5-26		0.1℃	表1		符合ITS-90温标
	冷端补偿	内置	-10℃～60℃	0.01℃	0.5℃	0.5℃
		外置			0.1℃	0.1℃
	热电阻	Pt10、Pt100、 Pt200、Cu50、Cu100、BA1、BA2、JPt100、 Pt500、 Pt1000		0.01℃	表2
	标准温度	S、R、B、T、SPt25、SPt100		0.01℃	表3		需输入修正值
	ρ值	50S	0.001%～99.999%	0.001%	0.005%	0.005%	输入脉宽幅值范围：1V～50V
	频率	10Hz	0.001Hz～12 Hz	0.001Hz	0.01%FS	0.01%FS
		1kHz	0.00001kHz～1.2 kHz	0.01Hz
		100kHz	0.01kHz～120 kHz	10Hz	0.1%FS	0.1%FS
	温差	S、R、B、K、N、J、E、T		0.01℃	表4		需输入修正值
		SPt25、SPt100		0.001℃

输出功能基本参数	功能	量程	测量范围	分辨率	0.01准确度	0.02准确度	备注
	电压	100mV	-20mV～120mV	1uV	0.005%RD+5uV	0.015%RD+5uV	最大负载电流=2.5mA
		1V	-0.2mV～1.2V	10uV	0.005%RD+0.005%FS	0.015%RD+0.005%FS
		10V	-2V～12V	0.1mV
	电流	30mA	-5mA～30 mA	1uA	0.005%RD+0.005%FS	0.015%RD+0.005%FS	最大负载电压=24V
	欧姆	50Ω	0Ω～50Ω	0.1mΩ	表5		符合ITS-90温标
		500Ω	0Ω～500Ω	1mΩ
		5kΩ	0kΩ～5kΩ	10mΩ
	热电偶	S、R、B、K、N、J、E、T、EA2、Wre3-25、Wre5-26		0.1℃	表1
	热电阻	Pt10、Pt100、 Pt200、Cu50、Cu100、BA1、BA2、JPt100、 Pt500、 Pt1000		0.01℃	表6
	频率/脉冲	10Hz	0.001Hz～12 Hz	0.001Hz	0.01%FS	0.01%FS	最大负载电流=2.5mA
		1kHz	0.00001kHz～1.2 kHz	0.01Hz
		100kHz	0.01kHz～120 kHz	10Hz	0.1%FS	0.1%FS
	精密控温	S、R、B、K、N、J、E、T		0.01℃	表7
		Pt100
	24V输出	最大电压误差;0.3V 波纹噪声：35mVp-p(20MHz带宽) 最大负载电流：70mA 负载调整率：0.5%（负载10%～100%变化）

其它指标

重量	990g	充电电源	100～240V AC,50～60Hz
尺寸	225mmX130mmX53mm	工作温度	-10℃～50℃
电池类型	7.4V 4400mAh,可充电锂电池	工作时间	大于20小时（关闭24V电源）
预热时间	10分钟预热后有效	湿度	0～80%，非冷凝
充电时间	5小时	校准周期	1年
