产品概述：

　　可用于一般压力表、精密压力表、压力变送器、差压变送 器、压力开关、压力传感器等仪表的校准。

　　操作简单，设定压力输出极其方便。控制压力快捷、稳定。无超调现象，符合相关压力仪表检定规程。

　　自动造压系统的各个自动泵控制单元均带有防过载保护功能、检定过程中可自动或手动进行切换。

　　具有自动控制与微调相结合功能，利于指针式压力表检定。升降压曲线及误差曲线实时显示。

　　上位机软件及下位机仪表均可实现自动加压、减压、稳压， 自动进行数据采集、计算、保存，自动生成校验结果文件并 打印出标准证书及报告，实现真正的自动校验。

压力控制原理：

真空与气压全自动压力发生与控制

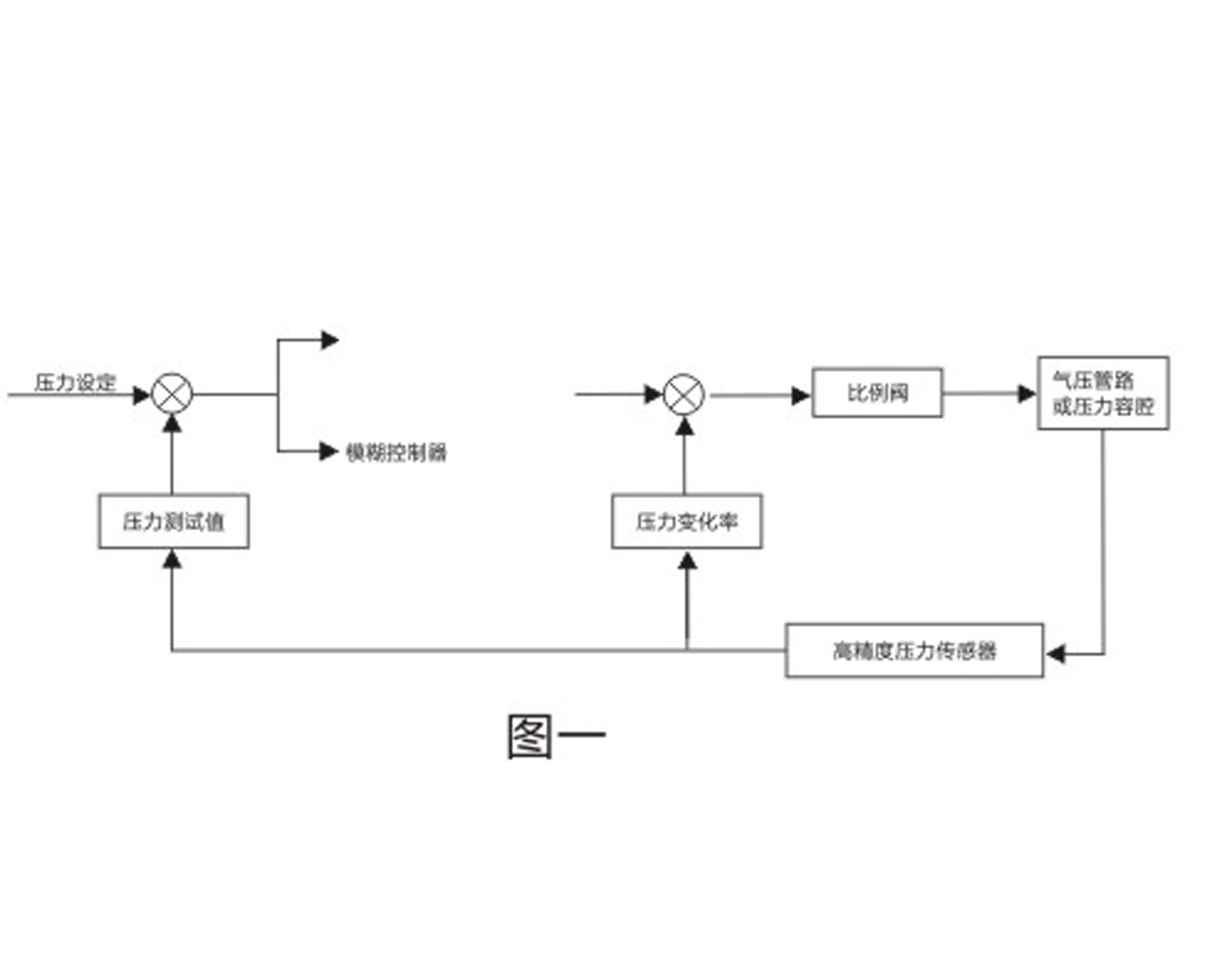

　　本系统以空气作为传压介质，采用PID和模糊控制器进行调节，其实质就是使系统压力按要求达到设定值，既要求一定的响应速率、又要求比较小的超调量和压力过冲，这才能满足压力仪器仪表国家检定规程的要求。所以本方案采用压力、压力变化率双闭环控制方案。控制方法见图(一)所示。

液压全自动压力发生与控制

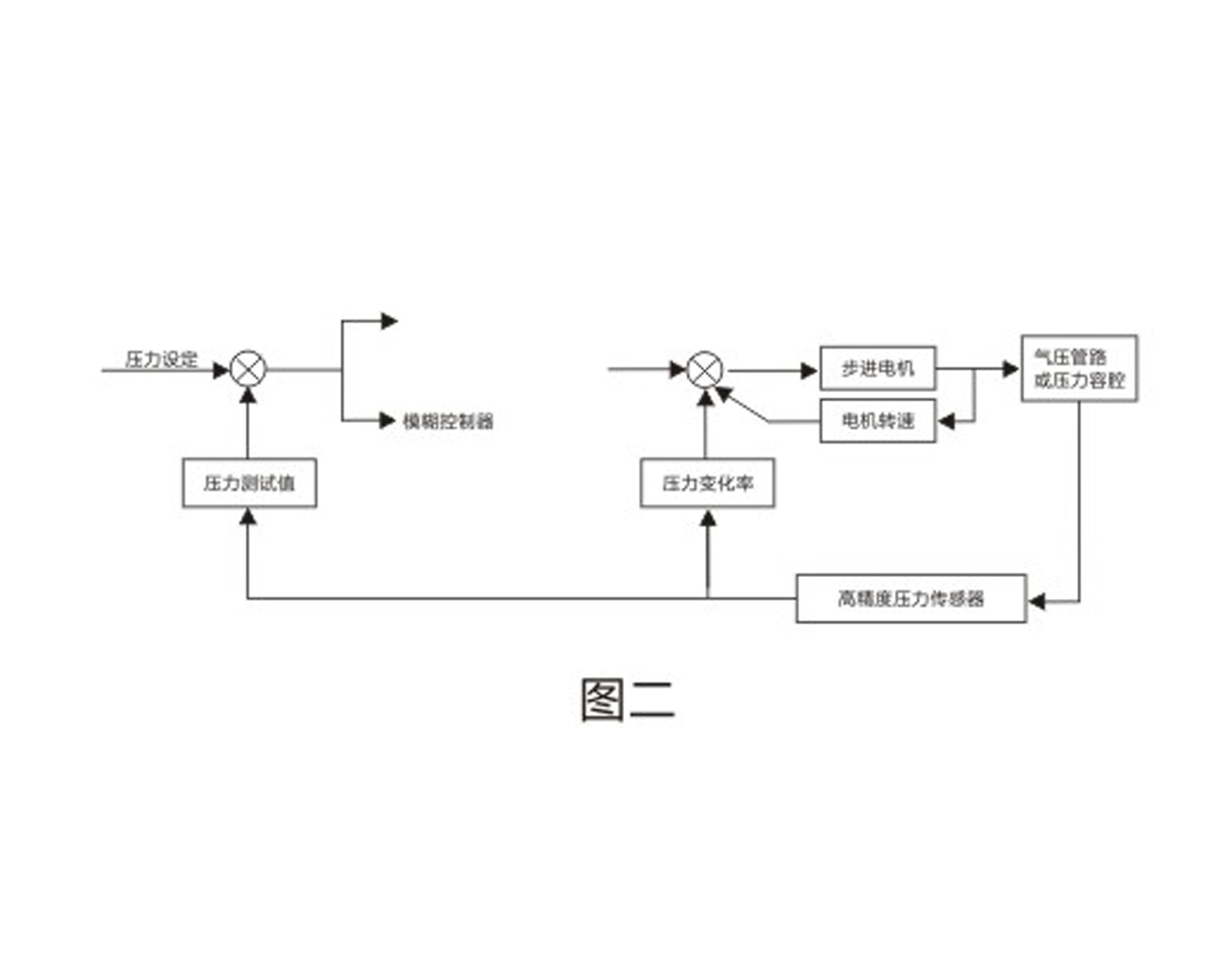

　　本系统以液体作为传压介质，采用电机推动的方式,使用模拟和数字双传感器进行压力采样，由计算机进行控制,推动一个即可压缩液体又便于电机带动的机械传动机构，采用压力反馈、压力变化率反馈和电机转速反馈三个闭环来控制造压过程，其原理框图如图(二)所示。

技术指标:

1、压力范围

产品名称	量程	介质	精度	备注	逐点稳压时间
全自动微压系统	-10～10kPa	空气	0.02%F.S/s		≤10秒
全自动真空系统	-0.095～0MPa	空气	0.01%F.S/s	标准大气压下	≤10秒
全自动气压系统	0～2.5MPa	空气	0.01%F.S/s	可扩展到4 MPa、6MPa	≤10秒
全自动液压系统	0～60MPa	变压器油	0.01%F.S/s	可扩展到100MPa	≤15秒

2、压力校验单元

　　电流测量：量程：(0～30)mA、准确度：0.01%F.S+0.015%RD;

　　电压测量：量程：(0～30)V、准确度：0.01%F.S+0.015%RD;

　　DC24V输出：(用于校准变送器的电源)

　　准确度：±0.5V;

　　压力开关量测量：通/断

　　带RS-232通讯接口;

　　压力单位：Pa、KPa、MPa、psi、mBar、mmHg、mmH2O。

　　计算机、打印机配制

　　计算机：双核，2G,500G,光驱,17”液晶打印机：激光A4

3、压力仪表校验工作台体：

　　台式结构，外表喷塑处理

　　标准仪表单元为抽屉式标准单元安装

　　外形尺寸：约650×400×400(mm)

　　重量：约40kg

　　功率：1kW

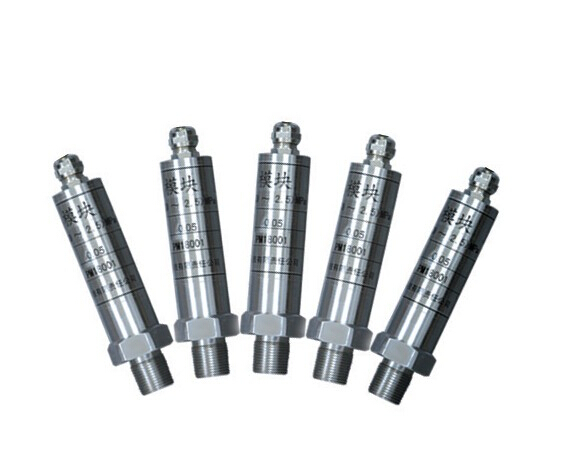

4、压力模块

　　压力模块为数字化压力模块

　　温度补偿范围：0～50℃

　　准确度等级：0.05级、0.02级

　　模块类别：表压、差压、绝压

编号	量程	编号	量程	编号	量程	编号	量程
A-01	-40～40kPa	A-08	0～30kPa	A-15	0～600kPa	A-22	0～16MPa
A-02	-60～60kPa	A-09	0～40kPa	A-16	0～1.0MPa	A-23	0～20MPa
A-03	-100～100kPa	A-10	0～60kPa	A-17	0～1.6MPa	A-24	0～25MPa
A-04	0～2kPa	A-11	0～100kPa	A-18	0～2.5MPa	A-25	0～40MPa
A-05	0～5kPa	A-12	0～160kPa	A-19	0～4.0MPa	A-26	0～60MPa
A-06	0～10kPa	A-13	0～250kPa	A-20	0～6.0MPa	A-27	0～80MPa
A-07	0～20kPa	A-14	0～400kPa	A-21	0～10MPa	A-28	0～100MPa
注：特殊量程可定制。
